Erfahren Sie mehr über Solver Profiler, Nulldurchgangserkennung und Solver-Resets.
Modifizieren und Vereinfachen Ihres Modells
Die meisten der bisher beschriebenen Techniken erfordern nur wenige oder gar keine Änderungen am Modell selbst. Zusätzliche Leistungsverbesserungen lassen sich durch die Anwendung von Techniken erzielen, die Modifikationen am Modell beinhalten.
Beschleunigung der Initialisierungsphase
Wenn Sie ein Modell aktualisieren oder öffnen, führt Simulink den Maskeninitialisierungscode aus. Wenn Sie komplizierte Maskeninitialisierungsbefehle haben, die viele Aufrufe von set_param enthalten, sollten Sie aufeinanderfolgende Aufrufe von set_param() zu einem einzigen Aufruf mit mehreren Argumentpaaren zusammenfassen. Dadurch kann der mit diesen Aufrufen verbundene Overhead reduziert werden.
Erfahren Sie mehr über die Ausführung von Maskencode.
Wenn Sie MATLAB-Skripte zum Laden und Initialisieren von Daten verwenden, können Sie die Leistung oft verbessern, indem Sie stattdessen MAT-Dateien laden. Der Nachteil besteht darin, dass die Daten in einer MAT-Datei nicht in einer für Menschen lesbaren Form vorliegen und daher schwieriger zu verarbeiten sein können als ein Skript. Das Laden initialisiert die Daten jedoch in der Regel viel schneller als das entsprechende Skript.
Erfahren Sie mehr über das Laden von Daten aus einer MAT-Datei in Ihren Arbeitsbereich.
Reduzierung der Modellkomplexität
Die Vereinfachung des Modells ohne Einbußen bei der Genauigkeit ist ein effektiver Weg, die Simulationsleistung zu verbessern. Hier sind drei Möglichkeiten, die Modellkomplexität zu reduzieren.
Ersetzen Sie ein Subsystem durch eine Alternative mit geringerer Genauigkeit. In vielen Fällen können Sie Ihr Modell vereinfachen, indem Sie ein komplexes Subsystemmodell durch eines der folgenden ersetzen:
- Ein lineares oder nichtlineares dynamisches Modell, das aus gemessenen Eingangs-Ausgangs-Daten mithilfe der System Identification Toolbox™ erstellt wurde
- Ein hochpräzises, nichtlineares statistisches Modell, erstellt mit der Model-Based Calibration Toolbox™
- Ein lineares Modell, erstellt mit Simulink Control Design™
- Eine Nachschlagetabelle
Sie können beide Darstellungen des Subsystems in einer Bibliothek pflegen und Variantensubsysteme verwenden, um diese zu verwalten.
Erfahren Sie mehr über die Verwendung konfigurierbarer Subsystemblöcke.
Erfahren Sie mehr über das Arbeiten mit Nachschlagetabellen, die Optimierung der Haltepunktabstände in Nachschlagetabellen und die Optimierung des generierten Codes für Nachschlagetabellenblöcke.
Erfahren Sie mehr über die Modellierung reduzierter Ordnung.
Verringern Sie die Anzahl der Blöcke. Wenn Sie die Anzahl der Blöcke in Ihrem Modell reduzieren, müssen während der Simulationen weniger Blöcke aktualisiert werden, was zu schnelleren Simulationsläufen führt. Vektorisierung ist eine Möglichkeit, die Anzahl der Blöcke zu reduzieren. Wenn Sie beispielsweise mehrere parallele Signale haben, die eine ähnliche Reihe von Berechnungen durchlaufen, versuchen Sie, diese zu einem Vektor zu kombinieren und eine einzige Berechnung durchzuführen. Eine weitere Möglichkeit besteht darin, die Optimierung „Block Reduction“ unter „Optimierung > Allgemein“ in den Konfigurationsparametern zu aktivieren.
Framebasierte Verarbeitung verwenden. Bei der framebasierten Verarbeitung werden die Abtastwerte in Batches statt einzeln verarbeitet. Wenn Ihr Modell beispielsweise einen Analog-Digital-Wandler enthält, können Sie die Ausgabewerte in einem Puffer sammeln und den Puffer mit einer einzigen Operation, wie etwa einer schnellen Fourier-Transformation, verarbeiten. Durch die Verarbeitung von Daten in Paketen verringert sich die Anzahl der Aufrufe von Blöcken in Ihrem Modell. Im Allgemeinen sinkt der Scheduling-Overhead mit zunehmender Framegröße. Größere Frames verbrauchen jedoch mehr Speicher, und Speicherbeschränkungen können die Leistung komplexer Modelle negativ beeinflussen. Experimentieren Sie mit verschiedenen Framegrößen, um diejenige zu finden, die den Leistungsvorteil der framebasierten Verarbeitung maximiert, ohne Speicherprobleme zu verursachen.
Reduzierung der Interaktivität
Generell gilt: Je interaktiver das Modell, desto länger dauert die Simulation. Die Tipps in diesem Abschnitt veranschaulichen Möglichkeiten, die Leistung zu verbessern, indem Sie auf einen Teil der Interaktivität verzichten.
Debugging-Diagnosen deaktivieren. Einige aktivierte Diagnosefunktionen verlangsamen die Simulationen merklich. Sie können sie im Diagnosebereich des Dialogfelds „Konfigurationsparameter“ deaktivieren.
Hinweis: Die Diagnosen Arraygrenzen überschritten und Inkonsistenz der Solver-Daten können die Laufzeitleistung des Modells spürbar verlangsamen.
Simulationsanimationen deaktivieren. Standardmäßig heben Stateflow-Diagramme die aktuell aktiven Zustände hervor und animieren die Zustandsübergänge, die während der Modellausführung stattfinden. Diese Funktion ist zwar nützlich zum Debuggen, verlangsamt aber die Simulation. Um die Simulationen zu beschleunigen, schließen Sie entweder alle Stateflow-Diagramme oder deaktivieren Sie die Animation. Wenn Sie Simulink 3D Animation™, die SimMechanics™-Visualisierung, FlightGear oder ein anderes 3D-Animationspaket verwenden, sollten Sie ebenfalls in Erwägung ziehen, die Animation zu deaktivieren oder die Szenengenauigkeit zu reduzieren, um die Leistung zu verbessern.
Erfahren Sie mehr über die Beschleunigung der Simulation in Stateflow.
Viewer-spezifische Parameter anpassen und Viewer über aktivierte Subsysteme verwalten. Wenn Ihr Modell einen Scope-Viewer enthält, der eine große Anzahl von Datenpunkten anzeigt, und Sie den Scope nicht entfernen können, versuchen Sie, die Viewer-Parameter so anzupassen, dass ein Kompromiss zwischen Detailgenauigkeit und Rendering-Geschwindigkeit gefunden wird. Beachten Sie jedoch, dass Sie durch die Verwendung von Dezimierung zur Reduzierung der Anzahl der dargestellten Datenpunkte das Risiko eingehen, kurze Transienten und andere Phänomene zu verpassen, die bei einer größeren Anzahl von Datenpunkten deutlich sichtbar wären. Sie können Viewer in aktivierten Subsystemen platzieren, um genauer zu steuern, welche Visualisierungen wann aktiviert werden.
Erfahren Sie mehr darüber, wie sich die Parametereinstellungen des Scope-Viewers auf die Leistung auswirken können.
Verwendung von MATLAB-Funktionen anstelle von Interpreted MATLAB Function-Blöcken
Um eine MATLAB-Funktion innerhalb Ihres Simulink-Modells aufzurufen, verwenden Sie einen MATLAB Function-Block anstelle eines Interpreted MATLAB Function-Blocks oder einer MATLAB-S-Funktion. Der MATLAB Function-Block ist die schnellere Alternative. Er unterstützt die Generierung von einbettbarem C-Code. Obwohl der MATLAB Function-Block nicht alle MATLAB-Funktionen unterstützt, ist die von ihm unterstützte Teilmenge der MATLAB-Sprache umfangreich.

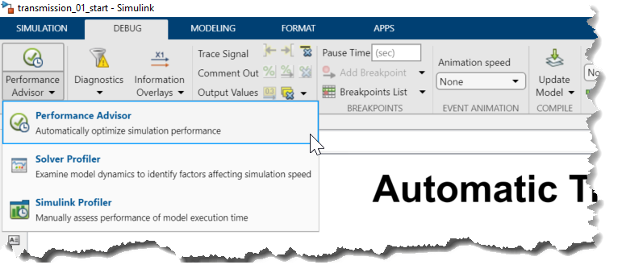

Um alle Interpreted MATLAB Function-Blöcke in Ihrem Modell schnell zu finden, verwenden Sie den Performance Advisor.
Erfahren Sie mehr über die Arbeit mit dem MATLAB Function-Block.
Sie protokollieren große Datensätze. Beim Protokollieren großer Datenmengen (z. B. in Modellen, die Blöcke vom Typ „To Workspace“, „To File“ oder „Scope“ enthalten) sollte eine Dezimierung verwendet oder die protokollierte Ausgabe auf den letzten Teil der Simulation beschränkt werden. Vermeiden Sie die Protokollierung redundanter Daten (z. B. protokollieren Sie die Zeit nur einmal) und überflüssiger Daten (z. B. protokollieren Sie nach Möglichkeit Ganzzahlwerte anstelle von Werten vom Typ double). Protokollierungsüberschreibung kann auch verwendet werden, um zu steuern, welche Signale protokolliert werden, ohne das Simulationsziel für den Accelerator-Modus neu zu erstellen.
Erfahren Sie mehr über das Exportieren von Simulationsdaten.

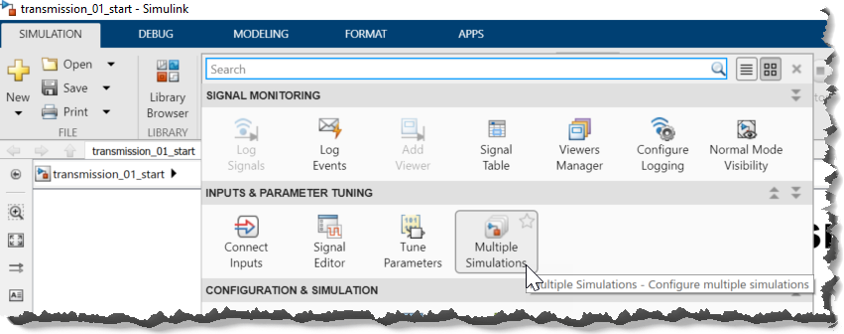

Weitere nützliche Techniken
Die folgenden Techniken sind auf einige spezifische Modelle anwendbar; wenn Ihr Modell in die unten beschriebenen Muster fällt, können Sie diese wahrscheinlich verwenden, um die Simulationsgeschwindigkeit zu erhöhen.
Optimierung der Hardwarebeschleunigung
Single Instruction Multiple Data (SIMD) ist eine Technik zur parallelen Datenverarbeitung, die dieselbe Operation gleichzeitig auf mehrere Datenpunkte anwendet. Viele moderne CPUs verfügen über SIMD-Befehle, die beispielsweise mehrere Additionen oder Multiplikationen gleichzeitig durchführen. Bei rechenintensiven Operationen auf unterstützten Blöcken könnten SIMD-Intrinsics die Simulationsleistung verbessern.
Simulink unterstützt SIMD für die Hardwarebeschleunigung in allen Simulationsmodi, die Codegenerierungstechnologien verwenden (z. B. Accelerator- oder Rapid-Accelerator-Modus).
Simulink bietet einen Configset-Parameter zur Steuerung des SIMD-Typs im Simulation Target-Panel. Bei den Hardwarebeschleunigungsoptionen ist die Standardeinstellung („generische Hardware nutzen“) auf allen x86-CPUs verfügbar und es ist keine Neuerstellung erforderlich. Die andere Option („native Hardware nutzen“) ist von der CPU abhängig. Wenn Ihre CPU neuere SIMD-Befehlssätze wie SSE2/AVX2/AVX512 unterstützt, könnte diese Wahl eine noch schnellere Simulationsgeschwindigkeit ermöglichen (Abbildung 17).
