Robust Control Toolbox



Robust Control Toolbox

Entwerfen robuster Regelungssysteme für Regelstrecken mit unsicheren Parametern

Jetzt beginnen:

Modellieren und Quantifizieren der Regelstreckenunsicherheit

Erfassen des typischen oder Nominalverhaltens der Regelstrecke und des Grads der Parameterunsicherheit und der Variabilität.

Erstellen Sie detaillierte Modelle mit Parameterunsicherheiten, indem Sie die Nominaldynamik mit unsicheren Elementen wie unbestimmten Parametern oder nicht betrachteter Dynamik kombinieren. Stellen Sie Systeme mit Parameterunsicherheiten unter Verwendung von Zustandsraum-, Raumzeiger- und Frequenzgangdiagrammen dar.

Fügen Sie dem Modell Unsicherheiten hinzu, wenn Sie Simulink-Modelle linearisieren, indem Sie einige Blöcke als unsicher kennzeichnen.

Bode-Diagramm eines Systems mit unsicheren Parametern.

Bode-Diagramm eines Systems mit unsicheren Parametern.

Durchführen von Robustheitsanalysen

Analysieren, wie sich die Parameterunsicherheit auf Stabilität und Leistung auswirkt.

Robuste Stabilität und Leistung

Berechnen Sie Amplituden- und Phasenränder von SISO- und MIMO-Regelschleifen als Ortskurven. Quantifizieren Sie, wie sich Unsicherheit auf die Stabilität und Leistung des Regelungssystems auswirkt. Berechnen Sie die robusten Stabilitäts- und robusten Leistungsreserven bei systemspezifischen Unsicherheiten.

Disk Margins bieten ein vollständigeres Bild der robusten Stabilität als die klassischen Verstärkungs- und Phasenränder.

Die Betrachtung als Ortskurve bieten ein vollständigeres Bild der robusten Stabilität als die klassischen Amplituden- und Phasenränder.

Worst Case-Analyse

Bestimmen Sie Worst-Case-Kombinationen unsicherer Elementwerte. Berechnen Sie die Worst-Case-Werte für Nachbildungsfehler, Empfindlichkeit und Stabilitätsreserven. Vergleichen Sie Nominal- und Worst-Case-Szenarien.

Unterdrückung einer sprungförmigen Störung bei Nominal- und Worst-Case

Unterdrückung einer sprungförmigen Störung bei Nominal- und Worst-Case

Monte Carlo-Analyse

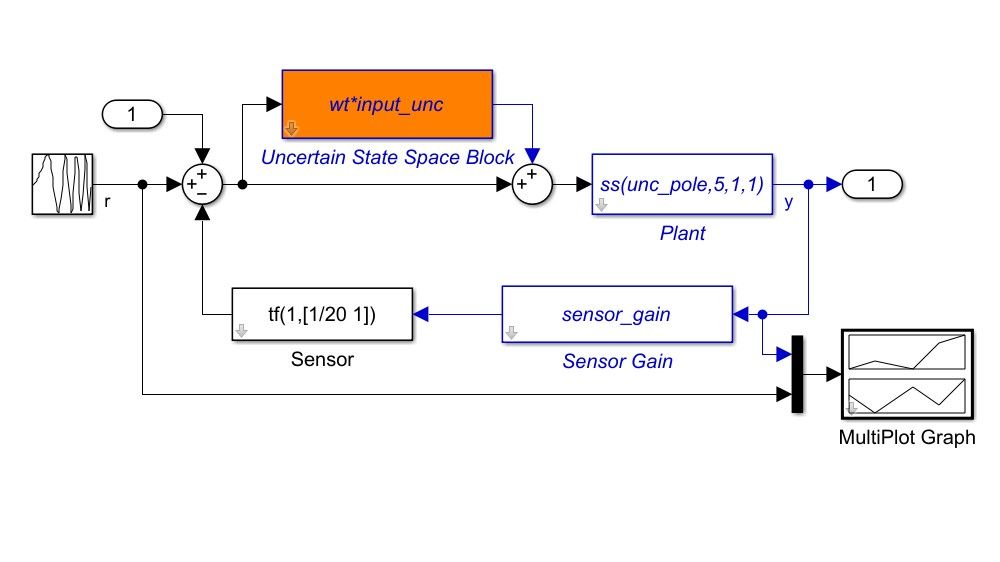

Generieren Sie zufällige Parameterkombinationen für unsichere Systeme innerhalb des angegebenen Unsicherheitsbereichs. Visualisieren Sie, wie sich die Unsicherheit im Zeitbereich und im Frequenzgang auswirken. Verwenden Sie den Block „Uncertain State Space“, um Unsicherheit in Simulink zu erzeugen und Monte Carlo-Simulationen vorzunehmen.

Nyquist-Diagramm der beprobten Systeme

Nyquist-Diagramm eines Systems mit zufällig gewählten Parameterkombinationen

Entwerfen und Optimieren von robusten Reglern

Synthetisieren und automatische Einstellung von zentralen oder dezentralen Reglern.

H-unendlich- und µ-Synthese

Synthetisieren Sie robuste MIMO-Regelungssysteme mit H-unendlich- und µ-Synthese-Algorithmen.

Optimieren Sie die H-unendlich-Leistung fester Regelungsstrukturen. Automatisieren Sie Regelkreisentwürfe mit den Ansätzen Mixed-Sensitivity oder Glover-McFarlane.

Unbestimmtes Modell eines geschlossenen Regelkreises mit H-unendlich-Regler.

Modell eines geschlossenen Regelkreises mit Parameterunsicherheiten mit H-unendlich-Regler.

Robuste Optimierung von Regelungssystemen mit Parameterunsicherheiten

Spezifizieren Sie die Optimierungsanforderungen wie Folgeverhalten, Störungsunterdrückung, Rauschunterdrückung, Poldämpfung im geschlossenen Regelkreis und Stabilitätsreserven. Optimieren Sie gleichzeitig mehrere Regelstreckenmodelle oder Reglerkonfigurationen. Maximieren Sie die Leistung im gesamten Unsicherheitsbereich der Regelstreckenparameter. Bewerten Sie die Robustheit des Regelungssystems in Zeit- und Frequenzgang-Diagrammen.

Tuner für Steuerungssystem mit mehreren Parametervariationen (optimierte Reaktion).

Control System Tuner mit mehreren Parametervariationen (optimierte Systemantworten).

Vereinfachen der Systemordnung der Regelstrecke- und des Reglers

Vereinfachen von Regelstrecken- oder Reglermodellen unter Beibehaltung der wesentlichen Dynamik.

Vereinfachen Sie die Systemordnung des Modells durch additive oder multiplikative Fehlermethoden, die auf Hankel-Einzelwerten des Systems basieren. Vereinfachen Sie die Systemordnung des mit H-unendlich bzw. µ-Synthese-Algorithmen erzeugten Reglers, um überflüssige Zustände zu eliminieren und gleichzeitig die grundlegende Dynamik zu erhalten.

Bode-Diagramme, die die Amplitude und Phase der ursprünglichen und Reduced Order-Modelle für die Bewegungsdynamik des starren Körpers eines mehrstöckigen Gebäudes vergleichen.

Bode-Diagramm, das die Amplitude und Phase der ursprünglichen und des reduzierten Modells von Gebäudeschwingungen vergleicht
