Simscape Driveline

Modellierung und Simulation von rotatorischen und translatorischen Systemen der Mechanik

Haben Sie Fragen? Vertrieb kontaktieren.

Simscape Driveline (früher SimDriveline) bietet Komponentenbibliotheken für die Modellierung und Simulation rotatorischer und translatorischer mechanischer Systeme. Es umfasst Modelle von Schneckengetrieben, Leitspindeln sowie Fahrzeugkomponenten wie Motoren, Reifen, Getrieben und Drehmomentwandlern. Mithilfe dieser Komponenten können Sie die Übertragung der mechanischen Kräfte in Hubschrauberantrieben, industriellen Maschinen, Automobilantrieben und weiteren Anwendungen modellieren. Es lassen sich zudem mit diesen Komponenten der Simscape-Produktfamilie elektrische, hydraulische, pneumatische und sonstige physikalische Systeme in Ihr Modell integrieren.

Simscape Driveline erleichtert die Entwicklung von Regelungssystemen und das Testen der Leistung auf Systemebene. Erstellen Sie benutzerdefinierte Komponentenmodelle unter Verwendung der auf MATLAB basierenden Simscape-Sprache, die den textbasierten Entwurf von physikalischen Modellierungskomponenten, Domänen und Bibliotheken ermöglicht. Parametrieren Sie Ihre Modelle mit Variablen und Ausdrücken in MATLAB und entwerfen Sie Regelungssysteme für Ihr physikalisches System in Simulink. Um Ihre Modelle in anderen Simulationsumgebungen bereitzustellen, einschließlich HIL-Systemen (Hardware-in-the-Loop), unterstützt Simscape Driveline die C Codegenerierung.

Was ist Simscape Driveline?

Fahrzeugantrieb

Modellieren Sie Hybrid-, Vollelektro- sowie konventionelle Antriebe für Pkw, Gelände- und Spezialfahrzeuge. Bewerten Sie die Leistung auf Fahrzeugebene mit Verlusten und thermischen Effekten.

FMTC entwirft und optimiert einen hybriden hydrostatischen Antriebsstrang mit Model-Based Design

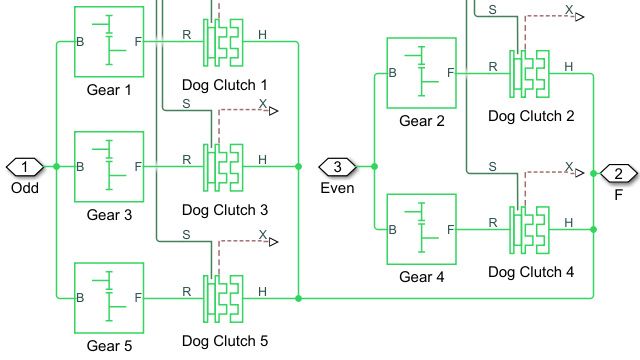

Modell eines Doppelkupplungsgetriebes, bei dem die Gangvorwahl über Klauenkupplungen erfolgt.

Fahrzeuggetriebe

Verwenden Sie Vorlagen oder stellen Sie individuelle Entwürfe zusammen, um die Systemleistung zu bewerten und Regelungssysteme zu entwickeln. Wechseln Sie zwischen detaillierten und abstrakten Varianten, um die Tests zu beschleunigen.

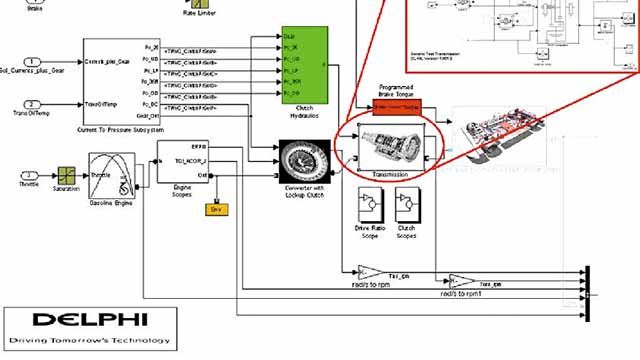

Delphi verkürzt die Modellierungszeit für Getriebe um 50%

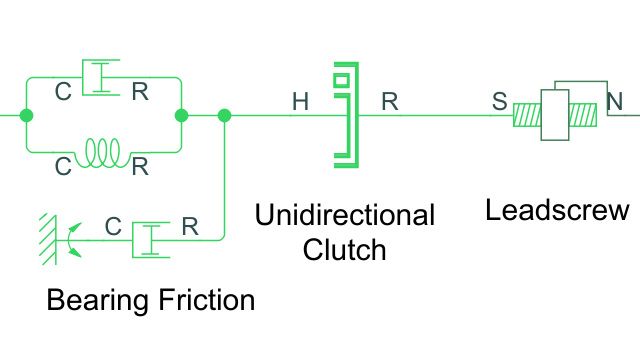

Ein Schrittmechanismus aus einer selbstsichernden Leitspindel und einer unidirektionalen Kupplung.

Industriemaschinen

Erstellen Sie auf Ihren Entwurf abgestimmte Modelle zur Bestimmung von Lasten und Entwicklung von Regelungssystemen Führen Sie dynamische und statische Tests durch, um Anforderungen auf Systemebene Komponenten zuzuordnen.

Ellio entwickelt E-Bike mit zwei Antriebsrädern mithilfe von Simulink und Model-Based Design

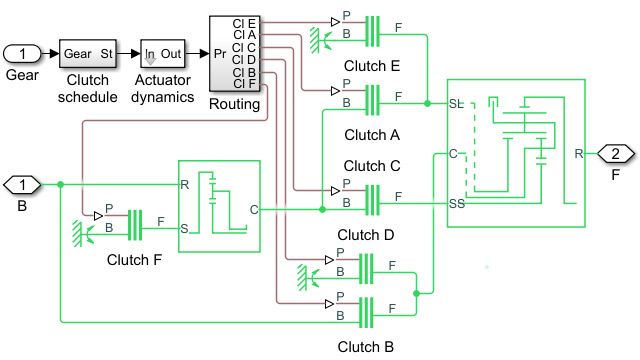

Modell eines Getriebes mit Ravigneaux-Satz und Planetensatz, das durch sechs Reibkupplungen gesteuert wird.

Fehlertoleranz

Minimieren Sie Verluste, Geräteausfälle und Kosten, indem Sie Entwürfe mit verschlechtertem Komponentenverhalten testen, wie beispielsweise abgenutzten Zahnrädern oder erhöhter Reibung.

Lockheed Martin simuliert Orion-Raumfahrzeugmissionen mithilfe eines Modells eines Mehrdomänen-Energiesystems

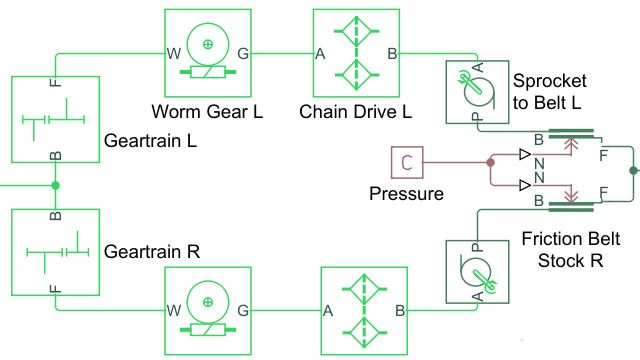

Modell einer Blechzuführung mit zwei Schlitzwalzen, die über ein Stirnradgetriebe, ein Schneckengetriebe und einen Kettenantrieb angetrieben werden.

Virtuelle Tests

Verifizieren Sie das Systemverhalten unter Bedingungen, die sich nur schwer mit Hardwareprototypen testen lassen. Führen Sie Testreihen parallel auf einer Mehrkern-Workstation oder in einem Cluster aus.

Vintecc entwickelt SPS-System für Mehrachsen-Erntemaschine mit Model-Based Design

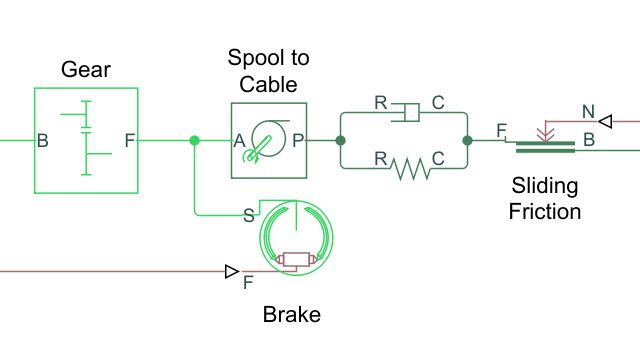

Modell einer Winde, die über eine verzahnte Welle angetrieben und mit einer Doppelbackenbremse gesteuert wird.

Bereitstellung von Modellen

Wandeln Sie Ihr Simscape-Modell in C Code um, um Regelungsalgorithmen in HIL-Tests auf dSPACE^®, Speedgoat, OPAL-RT und anderen Echtzeitsystemen zu testen.

Volvo Construction Equipment optimiert die Produktentwicklung mit einem Human-in-the-Loop-Echtzeitsimulator

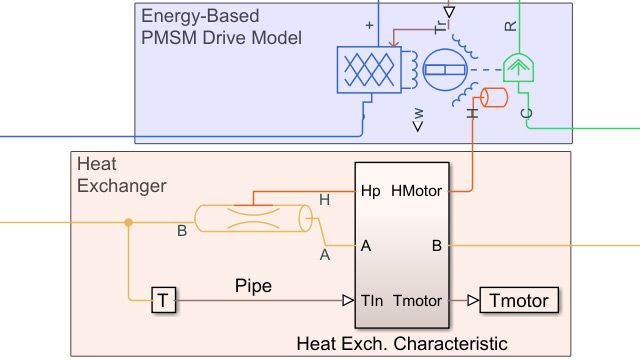

Modell eines flüssiggekühlten Permanentmagnet-Synchronmotors in einem Elektrofahrzeug.

Simscape-Plattform

Testen Sie die Integration elektrischer, thermischer, mechanischer, hydraulischer und pneumatischer Systeme in einer einzigen Umgebung. Identifizieren Sie Integrationsprobleme und optimieren Sie die Leistung auf Systemebene.

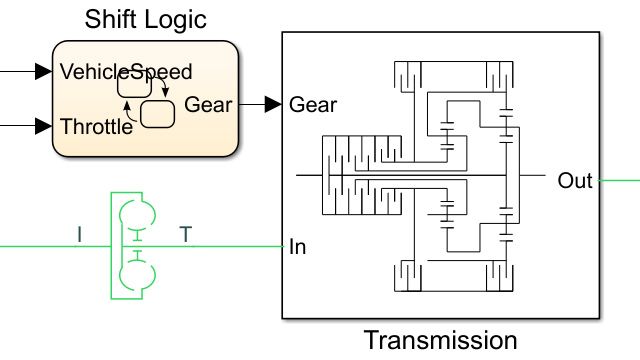

Modell eines Fahrzeugs mit Vier-Gang-Getriebe und als Zustandsmaschine implementiertem Regler.

MATLAB und Simulink

Nutzen Sie MATLAB zur Automatisierung von Aufgaben wie Modellaufbau, Tests und Nachverarbeitung. Nutzen Sie Simulink zur Integration von Regelungsalgorithmen und Hardwareentwürfen in einer einzigen Umgebung.

ABB, Deltamarin und VTT simulieren und optimieren Schiffsenergieströme

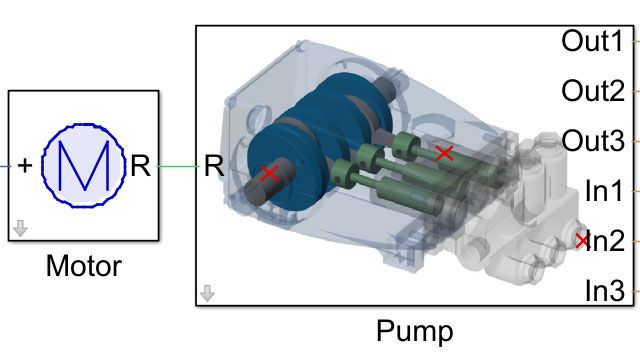

Digitaler Zwilling einer Pumpe zur Erkennung von Fehlern im tatsächlichen System.

Von der Forschung zur Produktion

Nutzen Sie Simscape-Modelle zum Verfeinern von Anforderungen, Entwickeln von Regelungssystemen, Testen von eingebetteten Reglern und Unterstützen des Produktivbetriebs in Form von digitalen Zwillingen.

Entwicklung von SPS-basierten Steuerungen für Saugbagger mit Model-Based Design

Produktressourcen:

Dokumentation Beispiele Videos Anforderungen Versionshinweise

Simscape-Produktfamilie

Die Simscape-Produktfamilie bietet neben Modellen auch Solver-Technologie für die Simulation physikalischer Systeme. Modellieren Sie elektrische, mechanische, fluidtechnische und andere physikalische Systeme, indem Sie die Komponenten zu einem schematischen Plan zusammensetzen.

„Mit Simulink und Simscape Driveline konnten wir die Zeit für die Erstellung eines mechanischen Getriebemodells um sechs Wochen verkürzen und werden das nächste wahrscheinlich noch schneller erstellen können. So können wir mehreren verschiedenen Kunden bessere Unterstützung bieten, weil wir uns viel schneller in ihre Welten einarbeiten können.“

Weitere Anwenderberichte anzeigen
