Fuzzy Logic Toolbox

Entwerfen und Simulieren von Fuzzy-Logic-Systemen



Die Fuzzy Logic Toolbox™ stellt MATLAB®-Funktionen und -Apps sowie einen Simulink® -Block für Analyse, Entwurf und Simulation von Systemen auf der Grundlage von Fuzzy Logic bereit. Das Produkt leitet Sie durch die Schritte des Entwurfs von Fuzzy-Inferenzsystemen. Für zahlreiche gebräuchliche Methoden werden Funktionen bereitgestellt, darunter Fuzzy-Clustering und adaptives Neurofuzzy-Learning.

Mit der Toolbox können Sie das Verhalten komplexer Systeme mittels einfacher Logikregeln modellieren und diese Regeln dann in einem Fuzzy-Inferenzsystem implementieren. Sie können es als eigenständige Fuzzy-Inferenz-Engine verwenden. Alternativ können Sie Fuzzy-Inferenz-Blöcke in Simulink nutzen und die Fuzzy-Systeme innerhalb eines umfassenden Modells des gesamten dynamischen Systems simulieren.

Erste Schritte:

Modellierung von Fuzzy-Inferenzsystemen

Stellen Sie den Regelsatz auf, legen Sie die Zugehörigkeitsfunktionen fest und analysieren Sie das Verhalten eines Fuzzy-Inferenzsystems (FIS).

Fuzzy Logic Designer

Nutzen Sie die Fuzzy Logic Designer-App oder Befehlszeilenfunktionen für das interaktive Design und den Test von Fuzzy-Inferenzsystemen. Sie können Eingabe- und Ausgabevariablen hinzufügen und entfernen. Zudem können Sie Eingabe- und Ausgabezugehörigkeitsfunktionen sowie FuzzyWenn-Dann-Regeln festlegen. Wurde das Fuzzy-Inferenzsystem eingerichtet, können Sie es auswerten und visualisieren.

Mamdani- und Sugeno-Fuzzy-Inferenzsysteme

Implementieren Sie Mamdani- and Sugeno-Fuzzy-Inferenzsysteme. Sie können ein Mamdani-System in ein Sugeno-System konvertieren. Zudem können Sie mit Fuzzy-Bäumen komplexe Fuzzy-Inferenzsysteme als Sammlung kleinerer, miteinander verknüpfter Fuzzy-Systeme implementieren.

Einrichten von Mamdani- und Sugeno-Fuzzy-Inferenzsystemen in der Fuzzy Logic Designer-App.

Fuzzy-Inferenzsysteme des Typs 2

Bauen und bewerten Sie Intervall-Fuzzy-Inferenzsysteme des Typs 2 mit zusätzlicher Unsicherheit der Zugehörigkeitsfunktion. Sie können Fuzzy-Inferenzsysteme des Typs 2 der Kategorien Mamdani und Sugeno bauen.

Zugehörigkeitsfunktionen für ein Fuzzy-Inferenzsystem des Typs 2.

Optimierung von Fuzzy-Inferenzsystemen

Optimieren von Zugehörigkeitsfunktionen und Regeln von Fuzzy-Systemen.

Optimierung von Fuzzy-Systemen

Optimieren Sie die Parameter von Fuzzy-Zugehörigkeitsfunktionen und lernen Sie neue Fuzzy-Regeln mit Optimierungsmethoden der Global Optimization Toolbox wie Genetischen Algorithmen und Partikelschwarm-Optimierung. Sie können die Parameter und Regeln eines einzelnen Fuzzy-Inferenzsystems oder eines Fuzzy- Baums mit mehreren FIS in hierarchischer Verknüpfung optimieren, bei einer kleinen Anzahl der Eingaben.

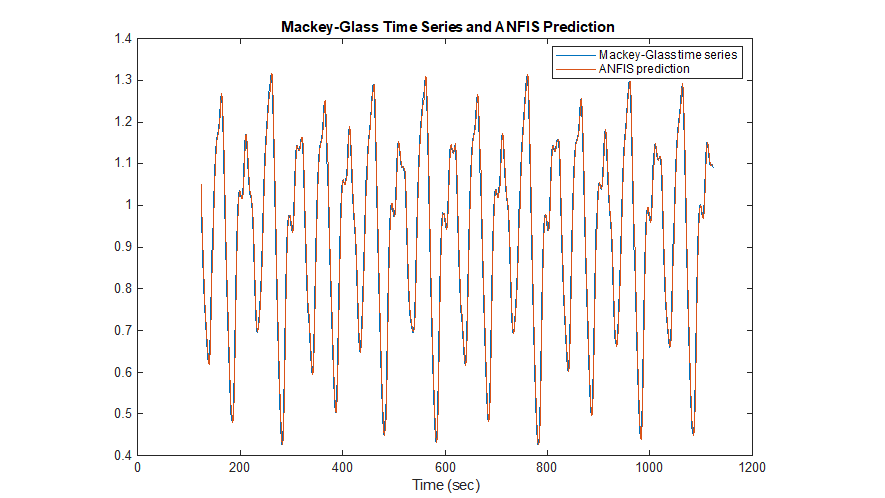

Prognose von Zeitreihendaten mit einem optimierten Fuzzy-Inferenzsystem.

Trainieren adaptiver Neuro-Fuzzy-Inferenzsysteme

Trainieren Sie Sugeno-Fuzzy-Inferenzsysteme mit neuro-adaptiven Lerntechniken, ähnlich derer zum Trainieren neuronaler Netze. Sie können Befehlszeilenfunktionen oder die „Neuro-Fuzzy Designer“-App nutzen, um Zugehörigkeitsfunktionen zu definieren. Dies geschieht durch Trainieren mit Eingabe-/Ausgabe-Daten statt manueller Spezifizierung.

Trainieren adaptiver Neuro-Fuzzy-Inferenzsysteme mit der „Neuro-Fuzzy Designer“-App.

Daten-Clustering

Finden Sie Cluster in Eingabe-/Ausgabe-Daten mittels Fuzzy-C-Means oder des subtraktiven Clusterings.

Nutzen Sie das interaktive Clustering-Tool oder Befehlszeilenfunktionen, um natürliche Gruppierungen in einem großen Datensatz zu finden und eine kompakte Repräsentation der Daten zu produzieren. Sie können Fuzzy-C-Means oder subtraktives Clustering nutzen, um in Eingabe-/Ausgabe-Trainingsdaten Cluster zu finden. Verwenden Sie die sich daraus ergebenden Clusterinformationen, um ein Fuzzy-Inferenzsystem des Typs Sugeno zu generieren und das Datenverhalten zu modellieren.

Fuzzy-C-Means-Clustering.

Fuzzy Logic in Simulink

Simulieren Sie Fuzzy-Inferenzsysteme in Simulink.

Bewerten und testen Sie die Leistung Ihres Fuzzy-Inferenzsystems des Typs 1 in Simulink mit dem Fuzzy Logic Controller Block. Sie können Ihr Fuzzy-Inferenzsystem mit Eingabesignalen der Datentypen double, single  und Festkomma simulieren.

Simulation eines Fuzzy-Inferenzsystems in Simulink.

Bereitstellung von Fuzzy Logic

Erzeugen Sie Code zur Auswertung und Implementierung von Fuzzy-Systemen.

Stellen Sie ein Fuzzy-Inferenzsystem durch Erzeugen von C-Code in Simulink oder MATLAB bereit. Sie können zudem mittels eines Fuzzy Logic Controller-Blocks strukturierten Text für ein in Simulink implementiertes Fuzzy-Inferenzsystem generieren. Sie können C-Code mit einfacher Genauigkeit erzeugen, um den Speicherverbrauch des Systems zu reduzieren. Sie können Festkomma-Code erzeugen, wenn Ihre Zielplattform nur Festkomma-Arithmetik unterstützt.

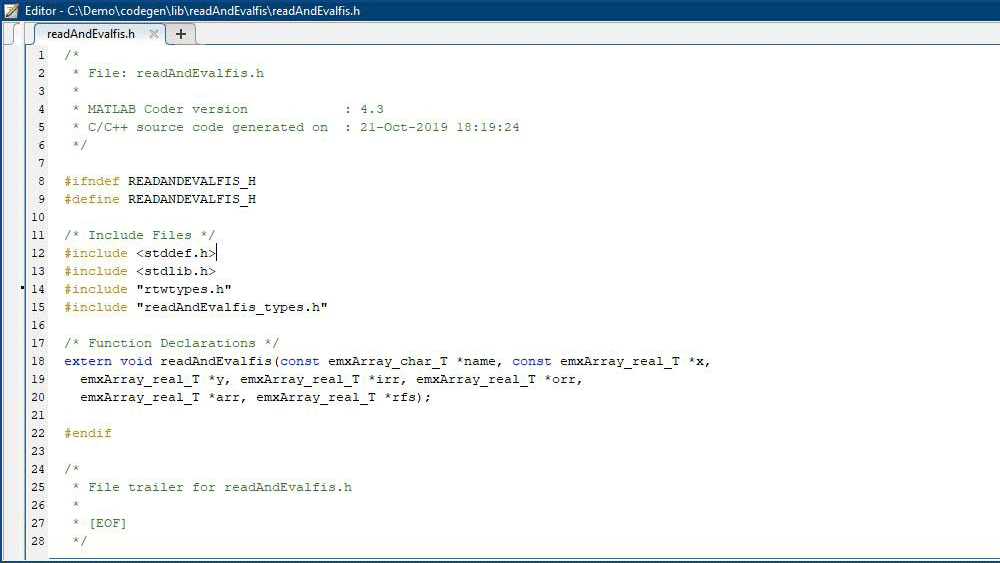

Beispiel der Code-Schnittstelle für Laden und Auswerten eines FIS als statische/dynamische Bibliothek.
