Data Acquisition Toolbox

Herstellen von Verbindungen mit Datenerfassungskarten, -geräten und -modulen

Die Data Acquisition Toolbox™ bietet Apps und Funktionen zum Konfigurieren von Datenerfassungshardware, Einlesen von Daten in MATLAB^® und Simulink^® sowie Schreiben von Daten in analoge und digitale DAQ-Ausgabekanäle. Die Toolbox unterstützt ganz unterschiedliche DAQ-Hardware, einschließlich Geräte mit USB, PCI, PCI Express^®, PXI^® und PXI Express^® von National Instruments^® und anderen Anbietern.

Mit den Toolbox-Apps können Sie eine Datenerfassungssitzung interaktiv konfigurieren und ausführen. Dann können Sie entsprechenden MATLAB-Code generieren, um die Erfassung in zukünftigen Sitzungen zu automatisieren. Toolbox-Funktionen bieten Ihnen die Flexibilität, die Subsysteme für analoge Eingaben, analoge Ausgaben, Zähler/Timer und digitale E/A eines DAQ-Geräts zu steuern. Sie können auf gerätespezifische Funktionen zugreifen und von mehreren Geräten erfasste Daten synchronisieren.

Sie können Daten während der Erfassung analysieren oder sie zur Nachbearbeitung speichern. Außerdem können Sie Tests automatisieren und Ihre Testanordnung anhand von Analyseergebnissen iterativ aktualisieren.

Was ist eine Data Acquisition Toolbox?

Apps für die Datenerfassung

Sie können Ihre Datenerfassungssitzung interaktiv konfigurieren und ausführen, ohne Code zu schreiben, und dann den entsprechenden MATLAB-Code generieren, um die Erfassung für die Zukunft zu automatisieren.

Analog Input Recorder-App

Konfigurieren Sie Gerätekanäle, nutzen Sie eine Signalvorschau und zeichnen Sie analoge Eingabedaten im Vordergrund oder im Hintergrund auf.

Analog Input Recorder

Erfassen von Daten mit Analog Input Recorder

Datenerfassung in MATLAB mit der Analog Input Recorder-App automatisieren

Analog Output Generator-App

Konfigurieren Sie Gerätekanäle, definieren Sie Signale und nutzen Sie eine Signalvorschau. Generieren Sie zudem analoge Ausgabesignale im Vordergrund oder im Hintergrund.

Analog Output Generator

Generieren von Signalen mit Analog Output Generator

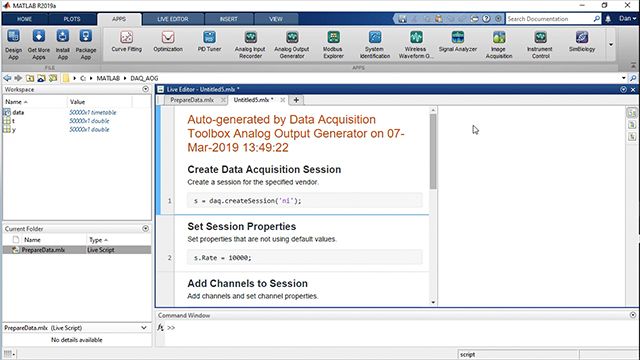

Die Analog Output Generator-App

Signal Analyzer-App

Visualisieren, messen, analysieren und vergleichen Sie Signale im Zeit-, Frequenz- und Zeit-Frequenz-Bereich mit der Signal Processing Toolbox™.

Signal Analyzer

Verwenden der Signal Analyzer-App

Extrahieren von Stimmen aus einem Musiksignal

Ermitteln von Interferenzen mit dem Persistenzspektrum

Die Signal Analyzer-App aus der Signal Processing Toolbox.

Audio-Eingaben und -ausgaben

Entwerfen Sie Audiotestsysteme, erfassen Sie Mehrkanal-Audiodaten und generieren Sie Signale mithilfe integrierter oder externer Soundkarten.

Mehrkanal-Audio

Erfassen und generieren Sie Audiosignale über einen oder mehrere Kanäle.

Generieren von Audiosignalen

Generieren von Mehrkanal-Audio

Ford Motor Company Develops and Deploys Sound-Quality Metrics

Ford Motor Company verwendet die Data Acquisition Toolbox für Live-Analysen der Klangqualität beim Kalibrieren von Motoren.

Von Ford erstellte benutzerdefinierte UI für die Erkennung von Zündklopfen.

Windows-Soundkarten

Verwenden Sie MATLAB für die Erfassung, Analyse und Generierung von Audiodaten auf Windows^®-Soundkarten.

Unterstützung von Soundkarten

Erfassung kontinuierlicher Audiodaten

Unterstützung von Soundkarten.

Anbieter von Datenerfassungshardware

Verwenden Sie Datenerfassungshardware von National Instruments und anderen Anbietern. Greifen Sie auf Subsysteme zu, die für verschiedenen Geräte gleich sind, sowie auf gerätespezifische Funktionen.

National Instruments

Erfassen und analysieren Sie Daten von NI-DAQmx-Geräten, einschließlich CompactDAQ, X-Serie, M-Serie, E-Serie, USB, myDAQ, ELVIS II und mehr.

Unterstützung von National Instruments

Erste Schritte mit NI-Geräten

Erkennen von NI-Geräten mithilfe der sitzungsbasierten Schnittstelle

Erfassen von Daten mit NI-Geräten

Unterstützung von National Instruments.

Measurement Computing und Data Translation

Erfassen und analysieren Sie Daten von DAQ-Geräten von Measurement Computing™ und Data Translation^®, oder schreiben Sie einen Adapter für einen anderen DAQ-Anbieter.

Unterstützung von Data Translation

Unterstützung von Measurement Computing

Erste Schritte mit MCC-Geräten

Erfassen von Daten aus mehreren Kanälen mithilfe von MCC-Geräten

Unterstützung von Data Translation.

DAQ-Hardware zum Lernen

Erkunden Sie den Entwurf analoger Schaltkreise mit kostengünstigen Plattformen wie Digilent^® Analog Discovery 2™ und Analog Devices^® ADALM1000 Active Learning Module.

Unterstützung von Digilent Analog Discovery

Analog Devices ADALM1000 Support from Data Acquisition Toolbox

Erste Schritte mit der Datenerfassung mit Digilent Analog Discovery

Schätzen der Transferfunktion eines Schaltkreises mit Live-Messungen

Unterstützung von Digilent Analog Discovery 2.

Sensoren und TDMS-Dateien

Erfassen und verarbeiten Sie Daten direkt von Thermoelementen, RTD-Geräten, IEPE-Beschleunigungssensoren und -Mikrofonen, strombasierten Sensoren und brückenbasierten Sensoren. Importieren Sie Daten aus NI™-TDMS-Dateien und analysieren Sie die Daten in MATLAB.

Klang und Vibration

Messen Sie Schalldruck und -beschleunigung von IEPE-Mikrofonen und IEPE-Beschleunigungsmessern. Zeichnen Sie Daten in physikalischen Einheiten wie Pascal und N/kg (Fallbeschleunigung) auf.

Erfassen von Daten von einem Beschleunigungsmesser

Erfassen und Analysieren von Schalldruckdaten von einem IEPE-Mikrofon

Microtech testet implantierbaren Blutdrucksensor mit Ultraschallerfassung

Automatisierung der Beschleunigungsmesser-Erfassung mit National Instruments CompactDAQ-Hardware

Dehnung, Druck und Kraft

Messen Sie Dehnung, Druck und Kraft mithilfe von Messbrücken, Wägezellen und anderen Sensoren und Messumformern.

Messen von Dehnung mit einem analogen Messbrückensensor

Erfassen von Messdaten von einer Messbrücke

Timken Improves Bearing Testing Process

Timken verfeinert und beschleunigt den Lagertest-Prozess mit MATLAB und zugehörigen Toolboxen.

Ein mit MATLAB getestetes Timken-Kegelrollenlager.

Temperatur

Messen Sie die Temperatur von Thermoelementen und Widerstandstemperaturfühlern (Resistive Temperature Devices, RTDs) in physikalischen Maßeinheiten wie Grad Celsius.

Erfassen von Temperaturdaten von einem Thermoelement

Erfassen von Temperaturdaten von einem Widerstandstemperaturfühler (RTD)

University of Toronto Students Work with Space Flight Laboratory Engineers to Design and Simulate Nanosatellite Control Systems

Newport Corporation automatisiert thermische Untersuchungen für die Mikrochip-Herstellung

Studierende der University of Toronto verwenden eine Wärmekammer, um Nanosatellitenkomponenten in Temperaturbereichen zu testen, die im Weltraum auftreten.

Studierende führen thermische Untersuchungen an Nanosatellitenkomponenten durch.

TDMS-Dateien

Erfassen und analysieren Sie Daten aus Dateien im industriellen Standardformat NI TDMS. Importieren Sie einzelne Dateien oder arbeiten Sie mit einer Sammlung von TDMS-Dateien.

Dateien im TDMS-Format

Einstieg in das Lesen einer TDMS-Datei

Einlesen einer großen TDMS-Datei in MATLAB

Diese Anzeige zeigt Daten, die als Zeitplan aus einer TDMS-Datei extrahiert und mithilfe von MATLAB um die durchschnittliche Beschleunigung der Sensordaten ergänzt wurden.

Aus einer TDMS-Datei extrahierter und in MATLAB verarbeiteter Zeitplan

Digitale Signale

Generieren und lesen Sie digitale Signale. Verwenden Sie Zähler, um Ereignisse zu zählen oder Frequenz, Pulsbreite oder Position zu messen. Generieren Sie Impulsfolgen mit Zählerausgaben.

Digitale E/A-Subsysteme

Erfassen und generieren Sie digitale Signale.

Erfassen digitaler Daten mit einem externen Taktgeber

Generieren von Signalen auf analogen und digitalen Kanälen

Kommunikation mit I2C-Geräten und Analyse von Bussignalen mit digitaler E/A

Steuern eines Schrittmotors mit digitalen Ausgaben

Dieses Beispiel zeigt, wie Sie einen Schrittmotor mithilfe digitaler Ausgabeanschlüsse steuern.

Steuern eines Schrittmotors mit digitalen Ausgaben.

Zähler- und Timer-Subsysteme

Erfassen Sie die Position von Quadratur-Encodern, zählen Sie Kanten, messen Sie Frequenzen und Pulsbreiten und generieren Sie Impulse.

Zählen von Impulsen in einem digitalen Signal mit NI-Geräten

Messen der Frequenz mit NI-Geräten

Messen der Pulsbreite mit NI-Geräten

Generieren pulsbreitenmodulierter Signale mit NI-Geräten

Messen Sie die Winkelstellung eines Codedrehgebers mit National Instruments DAQ-Hardware

Spannung und Stromstärke

Verwenden Sie Subsysteme Ihres DAQ-Geräts für analoge Eingaben oder Ausgaben, um Spannungs- und Stromstärkesignale zu erfassen und zu generieren. Verwalten Sie Ausgabedaten in einer Warteschlange, erfassen Sie Daten im Vordergrund oder Hintergrund und protokollieren Sie Daten auf einem Datenträger.

Analoge Spannungs-Subsysteme

Erfassen und generieren Sie Spannungssignale in analogen Eingabe- und Ausgabekanälen Ihres DAQ-Geräts.

Gleichzeitiges Erfassen von Daten und Generieren von Signalen

Erfassen von kontinuierlichen Daten und Hintergrunddaten mit NI-Geräten

Generieren von Signalen auf NI-Geräten, die Spannung ausgeben

Protokollieren analoger Eingabedaten in einer Datei mithilfe von NI-Geräten

In diesem Beispiel werden analoge Spannungsdaten kontinuierlich erfasst, bis das Signal 1 V übersteigt und dann automatisch stoppt.

Erfassen von kontinuierlichen Daten und Hintergrunddaten zu einer Spannung.

Analoge Stromstärke-Subsysteme

Erfassen und generieren Sie Stromstärkesignale in analogen Eingabe- und Ausgabekanälen Ihres DAQ-Geräts.

Generieren von Signalen auf NI-Geräten, die Stromstärken ausgeben

Messen der Strom-Spannungs-Kennlinie (I-V) einer LED

Setting a World Speed Record with a Student-Designed Solar Electric Vehicle

Studierende haben mithilfe von MATLAB-Modellen den Batterieverbrauch des Solar-Elektroautos Sunswift eVe optimiert.

Das von Studierenden entworfene Solar-Elektroauto Sunswift eVe.

Simultane und synchronisierte Vorgänge

Synchronisieren Sie Vorgänge mit gemeinsamen Start-Triggern und gemeinsamen Taktgebern. Starten Sie alle Geräte in einer Sitzung gleichzeitig und synchronisieren Sie Vorgänge auf allen verbundenen Geräten.
